原标题:建筑施工特种作业人员安全操作技能考核标准(二)——起重信号司索工、塔式起重机司机、施工升降机司机
建筑起重信号司索工安全操作技能考核标准
4.1 起重吊运指挥信号的运用
4.1.1 考核器具
1 起重吊运指挥信号用红、绿色旗1套,指挥用哨子1只,计时器1个;
2 个人安全防护用品。
4.1.2 考核方法
在考评人员的指挥下,考生分别使用音响信号与手势信号配合、音响信号与旗语信号配合,各完成《起重吊运指挥信号》(GB5082)中规定的5个指挥信号动作。
4.1.3 考核时间:10 min。具体可根据实际模拟情况调整。
4.1.4 考核评分标准
满分30分。按标准完成一个动作得3分。
4.2 装置绳卡
4.2.1 考核器具
1 三种不同规格钢丝绳(每种钢丝绳长度为3~4m);
2 不同规格的绳卡各5只;
3 其它器具:扳手2把、计时器1个;
4 个人安全防护用品。
4.2.2 考核方法
由考生装置一组钢丝绳绳卡。
4.2.3 考核时间:10 min。
4.2.4 考核评分标准
满分10分。绳卡规格与钢丝绳不匹配的(或者绳卡数量不符合要求、绳卡设置方向错误的),不得分。螺栓扣紧度、绳卡间距、安全弯(绳头)设置不符合要求的,每项扣2分。
4.3 穿绕滑轮组
4.3.1 考核器具
1 滑轮组2副,长度为4m的麻绳(或化学纤维绳)2根,计时器1个;
2 个人安全防护用品。
4.3.2 考核方法
由考生分别采用顺穿法和花穿法各穿绕一副滑轮组。
4.3.3 考核时间:5min。
4.3.4 考核评分标准
满分10分。在规定时间内穿绕正确、规范的,每副得5分;穿绕基本正确,但不规范的,每副得2分。
4.4 编打绳结
4.4.1 考核器具
1 长度1m的麻绳(或化学纤维绳)若干段;
2 其他器具:计时器1个。
4.4.2 考核方法
由考生编打二种绳结,并说明其应用场合。
4.4.3 考核时间:5 min。
4.4.4 考核评分标准
满分10分。在规定时间内编打正确,并正确说明其应用场合的,每种得5分;编打正确,但不能正确说明其应用场合的,每种得3分;编打错误,但能够正确说明其应用场合的,每种得2分。
4.5 起重吊具、索具和机具的识别判断
4.5.1 考核器具
1 不同规格的钢丝绳若干;
2 卸扣、绳卡、千斤顶、倒链滑车、绞磨、手扳葫芦、电动葫芦等起重吊、索具和机具实物或图示、影像资料;
3 其他器具:计时器1个。
4.5.2 考核方法
1 随机抽取2根不同规格的钢丝绳,由考生判断钢丝绳的规格;
4.5.3 考核时间:10min。
4.5.4 考核评分标准
4.6 钢丝绳、卸扣、绳卡和吊钩的判废
4.6.1 考核器具
1 钢丝绳、卸扣、绳卡、吊钩等实物或图示、影像资料(包括达到报废标准和有缺陷的);
2 其他器具:计时器1个。
4.6.2 考核方法
从钢丝绳、卸扣、吊钩、绳卡实物或图示、影像资料中随机抽取4件(张),由考生判断其是否达到报废标准或有缺陷,并说明原因。
4.6.3 考核时间:8 min。
4.6.4 考核评分标准
满分10分。在规定时间内正确判断并说明原因的,每项得2.5分;判断正确但不能准确说明原因的,每项得1分。
4.7 重量估算
4.7.1 考核器具
1 各种规格钢丝绳、麻绳若干;
2 钢构件(管、线、板、型材组成的简单构件)实物或图示、影像资料;
3 其他器具:计时器1个;
4 个人安全防护用品。
4.7.2 考核方法
1 从各种规格钢丝绳、麻绳中随机分别抽取一种规格的钢丝绳和麻绳,由考生分别计算钢丝绳、麻绳的破断拉力、允许拉力;
2 随机抽取两种钢构件实物或图示、影像资料,由考生估算其重量,并判断其重心位置。
4.7.3 考核时间:10min。具体可根据实际考核情况调整。
4.7.4 考核评分标准
满分20分,考核评分标准见表4.7。
表4.7 考核评分标准
序号 |
扣分标准 |
应得分值 |
1 |
钢丝绳、麻绳破断拉力计算错误的,每项扣2.5分 |
5 |
2 |
钢丝绳、麻绳允许拉力计算错误的,每项扣2.5分 |
5 |
3 |
钢材估算重量误差超过±10%的,每项扣2.5分 |
5 |
4 |
未能正确判定其重心位置的,每项扣2.5分 |
5 |
合计 |
20 |
建筑起重机械司机(塔式起重机)安全操作技能
考核标准
5.1 起吊水箱定点停放(图5.1、表5.1)
表5.1 (单位:m)
起重机高度 |
S1 |
S2 |
D1 |
D2 |
D3 |
20≤H≤30 |
18 |
13 |
1.7 |
1.9 |
2.1 |
5.1.1 考核设备和器具
1 设备:固定式QTZ系列塔式起重机1台,起升高度在20m以上30m以下;
2 吊物:水箱1个。水箱边长1000×1000×1000mm,水面距箱口200mm,吊钩距箱口1000mm;
3 其他器具:起重吊运指挥信号用红、绿色旗1套,指挥用哨子1只,计时器1个;
4 个人安全防护用品。
5.1.2 考核方法
考生接到指挥信号后,将水箱由A处吊起,先后放入B圆、C圆内,再将水箱由C处吊起,返回放入B圆、A圆内,最后将水箱由A处吊起,直接放入C圆内。水箱由各处吊起时均距地面4000mm,每次下降途中准许各停顿二次。
5.1.3 考核时间:4 min。
5.1.4 考核评分标准
满分40分。考核评分标准见表5.1.4。
表5.1.4 考核评分标准
序号 |
扣 分 项 目 |
扣分值 |
1 |
送电前,各控制器手柄未放在零位的 |
5分 |
2 |
作业前,未进行空载运转的 |
5分 |
3 |
回转、变幅和吊钩升降等动作前,未发出音响信号示意的 |
5分/次 |
4 |
水箱出内圆(D1)的 |
2分 |
5 |
水箱出中圆(D2)的 |
4分 |
6 |
水箱出外圆(D3)的 |
6分 |
7 |
洒水的 |
1~3分/次 |
8 |
未按指挥信号操作的 |
5分/次 |
9 |
起重臂和重物下方有人停留、工作或通过,未停止操作的 |
5分 |
10 |
停机时,未将每个控制器拨回零位的,未依次断开各开关的,未关闭操纵室门窗的 |
5分/项 |

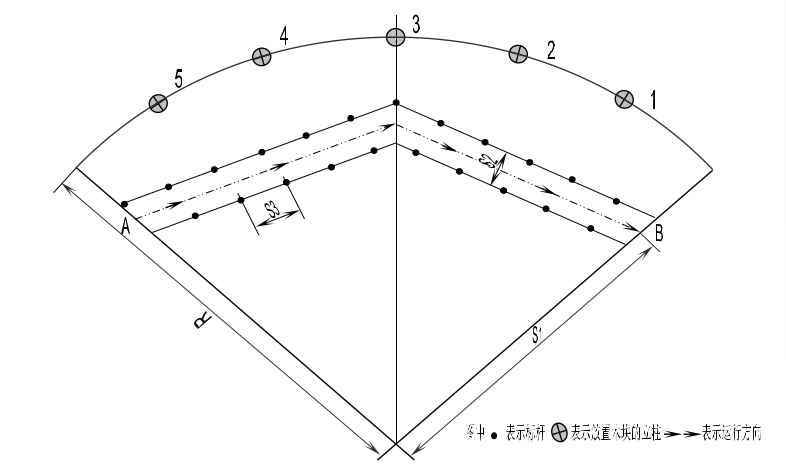

5.2 起吊水箱绕木杆运行和击落木块(图5.2、表5.2)
表5.2 (单位:m)
起重机高度 |
R |
S1 |
S2 |
S3 |
20≤H≤30 |
19 |
15 |
2.0 |
2.5 |
5.2.1 考核设备和器具
1 设备:固定式QTZ系列塔式起重机1台,起升高度在20m以上30m以下;
2 吊物:水箱1个。水箱边长1000×1000×1000mm,水面距箱口200mm,吊钩距箱口1000mm;
3 标杆23根,每根高2000mm,直径20~30mm;底座23个,每个直径300mm,厚度10mm;
4 立柱5根,高度依次为1000、1500、1800、1500、1000mm,均匀分布在CD弧上;立柱顶端分别立着放置200×200×300mm的木块;
5 其他器具:起重吊运指挥信号用红、绿色旗1套,指挥用哨子1只,计时器1个;
6 个人安全防护用品。
5.2.2 考核方法
考生接到指挥信号后,将水箱由A处吊离地面1000mm,按图示路线在杆内运行,行至B处上方,即反向旋转,并用水箱依次将立柱顶端的木块击落,最后将水箱放回A处。在击落木块的运行途中不准开倒车。
5.2.3 考核时间:4 min。具体可根据实际考核情况调整。
5.2.4 考核评分标准
满分40分。考核评分标准见表5.2.4。
表5.2.4 考核评分标准
序号 |
扣 分 项 目 |
扣分值 |
1 |
送电前,各控制器手柄未放在零位的 |
5分 |
2 |
作业前,未进行空载运转的 |
5分 |
3 |
回转、变幅和吊钩升降等动作前,未发出音响信号示意的 |
5分/次 |
4 |
碰杆的 |
2分/次 |
5 |
碰倒杆的 |
3分/次 |
6 |
碰立柱的 |
3分/次 |
7 |
未击落木块的 |
3分/个 |
8 |
未按指挥信号操作的 |
5分/次 |
9 |
起重臂和重物下方有人停留、工作或通过,未停止操作的 |
5分 |
10 |
停机时,未将每个控制器拨回零位的,未依次断开各开关的,未关闭操纵室门窗的 |
5分/项 |
5.3 故障识别判断
5.3.1 考核设备和器具
1 塔式起重机设置安全限位装置失灵、制动器失效等故障或图示、影像资料;
2 其他器具:计时器1个。
5.3.2 考核方法
5.3.3 考核时间:10 min。
5.3.4 考核评分标准
5.4 零部件的判废
5.4.1 考核器具
1塔式起重机零部件(吊钩、钢丝绳、滑轮等)实物或图示、影像资料(包括达到报废标准和有缺陷的);
2 其他器具:计时器一个。
5.4.2 考核方法
从塔机零部件实物或图示、影像资料中随机抽取2件(张),由考生判断其是否达到报废标准并说明原因。
5.4.3 考核时间:5 min。
5.4.4 考核评分标准
满分5分。在规定时间内正确判断并说明原因的,每项得2.5分;判断正确但不能准确说明原因的,每项得1.5分。
5.5 识别起重吊运指挥信号
5.5.1 考核器具
1 起重吊运指挥信号图示、影像资料等;
2 其他器具:计时器1个。
5.5.2 考核方法
考评人员做5种起重吊运指挥信号,由考生判断其代表的含义;或从一组指挥信号图示、影像资料中随机抽取5张,由考生回答其代表的含义。
5.5.3 考核时间:5 min。
5.5.4 考核评分标准
满分5分。在规定时间内每正确回答一项,得1分。
5.6 紧急情况处置
5.6.1 考核器具
1 设置塔式起重机钢丝绳意外卡住、吊装过程中遇到障碍物等紧急情况或图示、影像资料;
2 其他器具:计时器1个。
5.6.2 考核方法
由考生对钢丝绳意外卡住、吊装过程中遇到障碍物等紧急情况或图示、影像资料中所示的紧急情况进行描述,并口述处置方法。对每个考生设置一种。
5.6.3 考核时间:10 min。
5.6.4 考核评分标准
满分5分。在规定时间内对存在的问题描述正确并正确叙述处置方法的,得5分;对存在的问题描述正确,但未能正确叙述处置方法的,得3分。
建筑起重机械司机(施工升降机)
安全操作技能考核标准
6.1 施工升降机驾驶
6.1.1 考核设备和器具
1 施工升降机1台或模拟机1台,行程高度20 m;
2 其他器具:计时器1个。
6.1.2 考核方法
在考评人员指挥下,考生驾驶施工升降机上升、下降各一个过程;在上升和下降过程中各停层一次。
6.1.3 考核时间:20 min。
6.1.4 考核评分标准
满分60分。考核评分标准见表6.1。
表6.1 考核评分标准
序号 |
扣 分 项 目 |
扣分值 |
1 |
启动前,未确认控制开关在零位的 |
5分 |
2 |
作业前,未发出音响信号示意的 |
5分/次 |
3 |
运行到最上层或最下层时,触动上、下限位开关的 |
5分/次 |
4 |
停层超过规定距离±20mm的 |
5分/次 |
5 |
未关闭层门启动升降机的 |
10分 |
6 |
作业后,未将梯笼降到底层、未将各控制开关拨到零位的、未切断电源的、未闭锁梯笼门的 |
5分/项 |
6.2 故障识别判断
6.2.1 考核设备和器具
1 设置简单故障的施工升降机或图示、影像资料;
2 其他器具:计时器1个。
6.2.2 考核方法
6.2.3 考核时间:10 min。
6.2.4 考核评分标准
6.3 零部件判废
6.3.1 考核器具
1 施工升降机零部件实物或图示、影像资料(包括达到报废标准和有缺陷的);
2 其他器具:计时器1个。
6.3.2 考核方法
从施工升降机零部件实物或图示、影像资料中随机抽取2件(张、个),由考生判断其是否达到报废标准并说明原因。
6.3.3 考核时间:10 min。
6.3.4 考核评分标准
满分15分。在规定时间内正确判断并说明原因的,每项得7.5分;判断正确但不能准确说明原因的,每项得4分。
6.4 紧急情况处置
6.4.1 考核设备和器具
1 设置施工升降机电动机制动失灵、突然断电、对重出轨等紧急情况或图示、影像资料;
2 其他器具:计时器1个。
6.4.2 考核方法
由考生对施工升降机电动机制动失灵、突然断电、对重出轨等紧急情况或图示、影像资料中所示的紧急情况进行描述,并口述处置方法。对每个考生设置一种。
6.4.3 考核时间:10 min。
6.4.4 考核评分标准
满分10分。在规定时间内对存在的问题描述正确并正确叙述处置方法的,得10分;对存在的问题描述正确,但未能正确叙述处置方法的,得5分。
